ASN1C ASN.1 Compiler

ASN.1 형식은 타입, 값, 제약 조건과 태그를 사용해 데이터 구조를 정의합니다. BER 계열의 인코딩 결과는 일반적으로 식별자(태그), 길이, 내용으로 구성됩니다. 태그는 Universal, Application, Context-specific, Private 클래스와 음이 아닌 태그 번호를 가지며, constructed 또는 primitive 여부를 나타냅니다. 길이는 definite 형식으로 명시하거나, 허용되는 경우 indefinite 형식을 사용하고 EOC(End-of-Contents)로 내용의 끝을 나타낼 수 있습니다.

ASN.1은 추상 데이터 구조를 정의하므로 네트워크로 전송하려면 인코딩 규칙을 적용해야 합니다. BER(Basic Encoding Rules)은 ASN.1 값을 바이트열로 인코딩하고 다시 복원하는 기본 규칙을 정의합니다.

DER(Distinguished Encoding Rules)은 BER의 제한된 형태로, 하나의 ASN.1 값이 항상 동일한 바이트열로 표현되도록 규칙을 엄격하게 정의합니다. 따라서 인증서와 전자서명처럼 결정적인 표현이 필요한 분야에 주로 사용됩니다.

BER은 여러 유효한 인코딩 표현을 허용할 수 있지만, DER은 그중 하나의 정규화된 표현만 허용합니다.

• 생성된 코드에는 별도의 런타임 로열티가 부과되지 않습니다. 단, 구체적인 배포 조건은 구매한 라이선스 계약을 따릅니다.
• 다양한 플랫폼으로 이식할 수 있는 런타임 라이브러리 소스 코드를 제공합니다.
• ITU-T X.680 계열에 정의된 ASN.1 구문을 처리합니다.
• Information Object Specification(X.681)과 Parameterization of ASN.1 Specifications(X.683)을 지원합니다.
• BER, CER, DER, PER, UPER, OER, COER, XER, JER 등 주요 인코딩 규칙을 지원합니다. 지원 범위는 대상 언어와 제품 옵션에 따라 달라질 수 있습니다.
• 이전 ASN.1 사양과의 호환이 필요한 경우 제품 문서의 하위 호환성 범위를 확인할 수 있습니다.

• C, C++, C#, Java, Python, Go 언어 코드 생성을 지원합니다.
• Windows, Linux 및 UNIX 계열 환경에서 사용할 수 있는 크로스 플랫폼 도구를 제공합니다. 세부 지원 플랫폼은 제품 버전과 라이선스 옵션에 따라 확인해야 합니다.
• XML 및 JSON을 포함한 텍스트 기반 인코딩 규칙을 지원합니다.
• C++용 클래스와 스트림 기반 인터페이스를 제공합니다.
• Visual Studio 프로젝트 파일 및 명령줄 기반 빌드 작업을 지원합니다.
• DER(Distinguished Encoding Rules)을 지원합니다.
• X.509, PKIX, PKCS 등 ASN.1 기반 보안 사양을 위한 코드 생성을 지원합니다.
• 5G NR 및 LTE 등 3GPP ASN.1 사양을 처리하는 코드 생성에 활용할 수 있습니다.
• 32비트를 초과하는 대형 정수 형식을 지원합니다.
• 임베디드 환경을 위한 최적화 및 소형 런타임 옵션을 제공합니다. 평가판과 지원 플랫폼은 제조사 또는 국내 공급사에 문의하십시오.

ASN1C 주요 특징

• PER(Packed Encoding Rules) 및 UPER(Unaligned PER)을 지원합니다.
• 런타임 라이브러리 소스 코드를 이용해 다양한 운영 환경에 맞게 이식하거나 사용자 정의할 수 있습니다.
• 표준 준수: 최신 ITU-T ASN.1 표준과 필요한 범위의 이전 표준을 지원합니다.
• 유연한 구조: 생성된 소스 코드와 런타임 코드를 다양한 플랫폼에 맞게 구성할 수 있습니다.

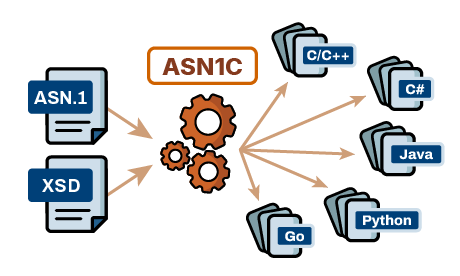

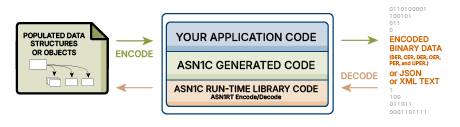

• ASN1C는 ASN.1의 논리적 데이터 모델에 대응하는 언어별 데이터 구조와 인코딩/디코딩 코드를 생성합니다.

TELEMATICS(텔레매틱스)

• ISO TC204 (Transport Information/Control)
• C-ITS (차세대 지능형 교통체계)
• V2X (SAE International Standard J2735)
• ITS (지능형 교통 시스템)
• ISO 14827 (ISO14827-MESSAGE)
• ISO 15784 (ISO15784-MESSAGE)
• ISO 14906 (EfcModule)
• Hi-pass 단말기 (DSRC/OBU)
• 노변기지국 (LCU 안테나)
• 기지국 (RSE/MCU)

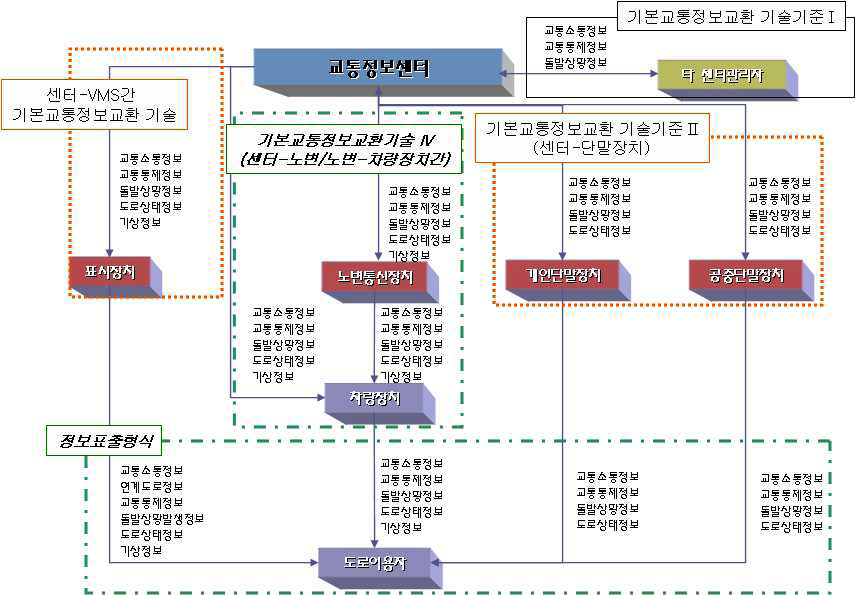

• 교통정보센터 등 ASN.1 으로 정의된 DATEX-ASN (DatexDataPacket)
• ITS WAVE : IEEE Standard 1609™ Family (Std 1609.1,1609.2,1609.3,1609.4)

예) ASN.1 Syntax 사용 사례

DatexDataPacket ::= SEQUENCE
{
  datex-Version-number ENUMERATED
  {
    experimental (0),
    version1 (1),
    ...
  },
  datex-Data OCTET STRING ,
  datex-Crc-nbr OCTET STRING (SIZE (2))
}

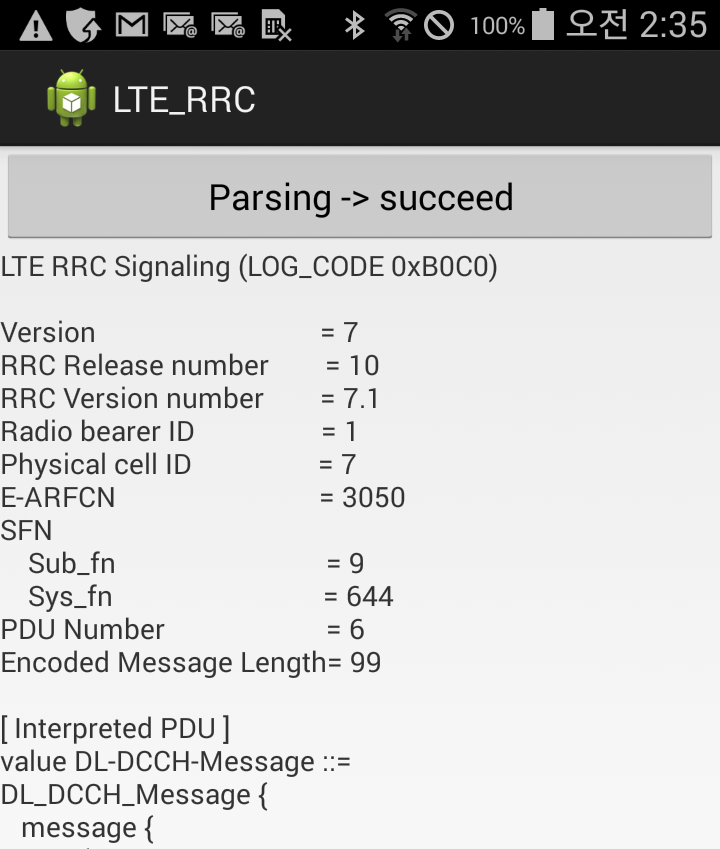

ASN.1 적용 사례: 5G NR 및 LTE-RRC 메시지 처리

• 5G NR (NAS, LTE-RRC, S1AP, X2AP Release 15/16/17)
• LTE-Advanced (NAS, LTE-RRC, S1AP, X2AP Release 10/11/12/13/14)
• 3GPP(NBAP, RANAP, RNSAP, RRC Release 10/11/12/13/14/15/16/17)
• ECMA CSTAp1 / CSTAp2 / CSTAp3
• IETF PKIX
• ITU-T H.323
• GSM TAP3 (Transferred Account Procedure)
• NGTP
• TTON
• Internet FAX T.38
• Security X.509
• PKI
• Network Management SNMP/CMIP
• Aeronautical Telecommunications Networks 등

NAS 및 비(非) ASN.1 API

5G NR ASN.1 API

4G LTE ASN.1 API

NAS(Non-Access Stratum): LTE, 5GS 및 GERAN-RRC

3GPP TS 24.007 24.008 24.011 24.301 24.501 44.018

이동통신 무선 인터페이스 Layer 3: 일반 사항, 코어 네트워크 프로토콜, RRC 및 SMS

5G New Radio(NR) API

참고: 아래 패키지는 ASN1C 설치 디렉터리의 c 하위 디렉터리에 압축을 해제해야 합니다.

3GPP TS 38.331

New Radio (NR); Radio Resource Control (RRC); 프로토콜 사양

LTE-RRC NR C API

패키지	Windows	Linux
LTE-RRC NR Release 15 C API (v15.17)	Windows	Linux
LTE-RRC NR Release 16 C API (v16.8)	Windows	Linux
LTE-RRC NR Release 17 C API (v17.0)	Windows	Linux

3GPP TS 37.483 (formerly 38.463)

New Radio (NR); E1 애플리케이션 프로토콜 (E1AP)

E1AP C API

패키지	Windows	Linux
E1AP Release 15 C API (v15.10)	Windows	Linux
E1AP Release 16 C API (v16.9)	Windows	Linux
E1AP Release 17 C API (v17.0)	Windows	Linux

3GPP TS 38.473

New Radio (NR); F1 애플리케이션 프로토콜 (F1AP)

F1AP C API

패키지	Windows	Linux
F1AP Release 15 C API (v15.16)	Windows	Linux
F1AP Release 16 C API (v16.9)	Windows	Linux
F1AP Release 17 C API (v17.0)	Windows	Linux

3GPP TS 38.413 New Radio (NR); NG 애플리케이션 프로토콜 (NGAP)

NGAP C API

패키지	Windows	Linux
NGAP Release 15 C API (v15.13)	Windows	Linux
NGAP Release 16 C API (v16.9)	Windows	Linux
NGAP Release 17 C API (v17.0)	Windows	Linux

3GPP TS 38.423

New Radio (NR); Xn 애플리케이션 프로토콜 (XnAP)

XnAP C API

패키지	Windows	Linux
XnAP Release 15 C API (v15.15)	Windows	Linux
XnAP Release 16 C API (v16.9)	Windows	Linux
XnAP Release 17 C API (v17.0)	Windows	Linux

3GPP TS 38.455

New Radio (NR); Positioning Protocol A (NRPPa)

NRPPa C API

패키지	Windows	Linux
NRPPa Release 15 C API (v15.4)	Windows	Linux
NRPPa Release 16 C API (v16.7)	Windows	Linux
NRPPa Release 17 C API (v17.0)	Windows	Linux

LTE API

NOTE: The packages below should be unzipped in the c subdirectory of your ASN1C installation.

3GPP TS 36.413

Evolved Universal Terrestrial Radio Access Network (E-UTRAN); S1 애플리케이션 프로토콜 (S1AP)

S1AP C API

패키지	Windows	Linux
S1AP Release 15 C API (v15.11)	Windows	Linux
S1AP Release 16 C API (v16.9)	Windows	Linux
S1AP Release 17 C API (v17.0)	Windows	Linux

3GPP TS 36.423

Evolved Universal Terrestrial Radio Access Network (E-UTRAN); X2 애플리케이션 프로토콜 (X2AP)

X2AP C API

패키지	Windows	Linux
X2AP Release 15 C API (v15.13)	Windows	Linux
X2AP Release 16 C API (v16.9)	Windows	Linux
X2AP Release 17 C API (v17.0)	Windows	Linux

3GPP TS 36.443

Evolved Universal Terrestrial Radio Access Network (E-UTRAN); M2 애플리케이션 프로토콜 (M2AP)

M2AP C API

패키지	Windows	Linux
M2AP Release 15 C API (v15.0)	Windows	Linux
M2AP Release 16 C API (v16.1)	Windows	Linux
M2AP Release 17 C API (v17.0)	Windows	Linux

3GPP TS 36.444

Evolved Universal Terrestrial Radio Access Network (E-UTRAN); M3 애플리케이션 프로토콜 (M3AP)

M3AP C API

패키지	Windows	Linux
M3AP Release 15 C API (v15.0)	Windows	Linux
M3AP Release 16 C API (v16.0)	Windows	Linux
M3AP Release 17 C API (v17.0)	Windows	Linux
